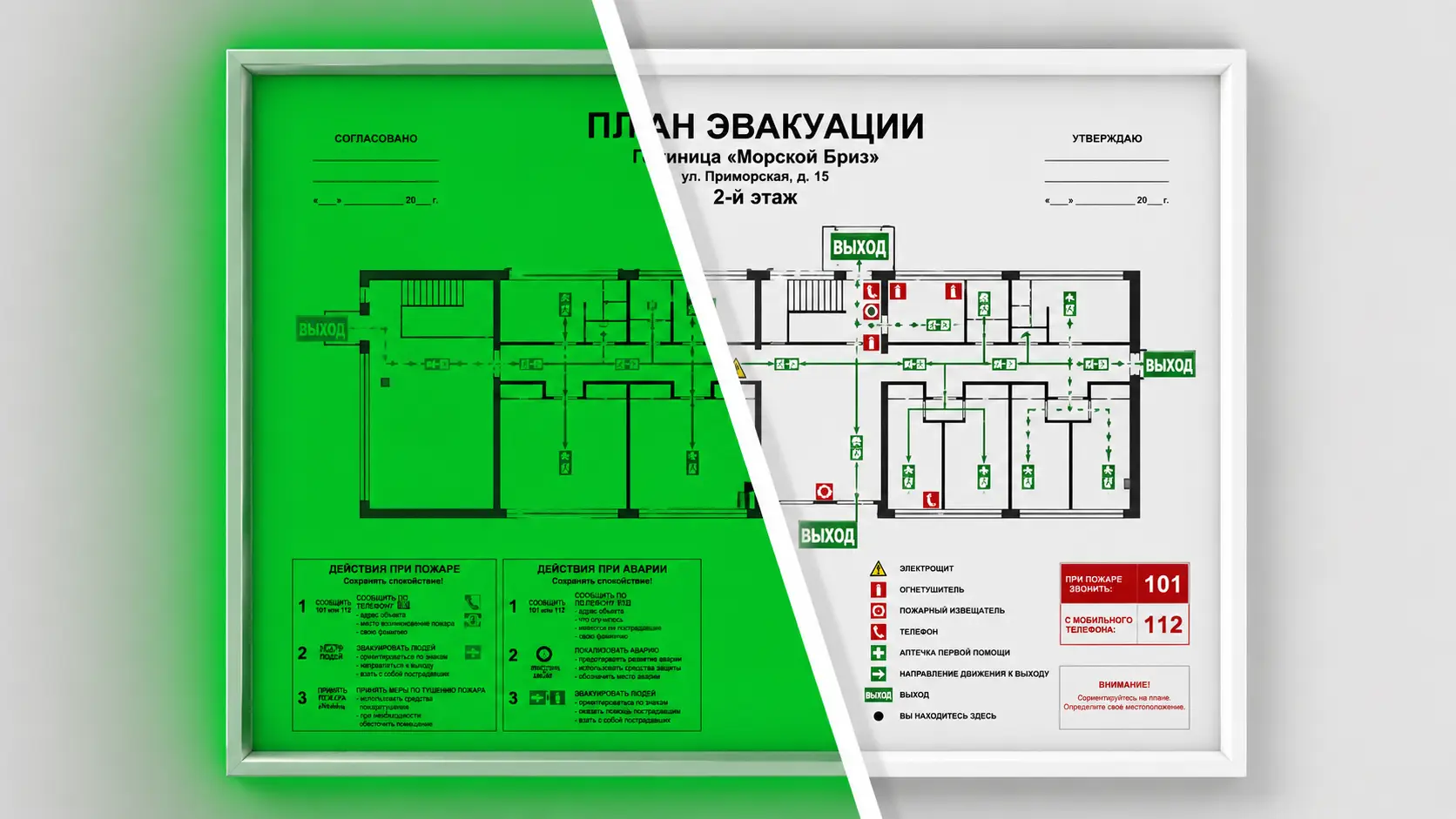

План эвакуации А3, 300 × 400 мм
Изготовление плана эвакуации на фотолюминесцентной плёнке на подложке из пластика.
2 500 ₽
Категория магазина
Изготовление планов эвакуации в Геленджике
Изготовление и актуализация планов эвакуации для гостиниц, гостевых домов, организаций и других объектов.
Товары категории
План эвакуации А2, 400 × 600 мм
Изготовление плана эвакуации на фотолюминесцентной плёнке на подложке из пластика.
3 500 ₽
Как заказать план эвакуации
После оплаты передайте точные данные по объекту — с их получения начинается подготовка макета. Чем полнее исходные материалы, тем меньше уточнений и правок потребуется при изготовлении планов эвакуации в Геленджике.
Что нужно прислать после оплаты
Для подготовки макета просим прислать сведения из списка ниже. Обычно они помогают описать объект; точный состав зависит от вашей схемы. Расположение оборудования и других элементов передавайте, если они есть на объекте и должны быть отражены на плане.
Объект и контактное лицо
- Точное полное название организации, предприятия или объекта — так, как оно должно быть указано на плане.
- Точный адрес объекта.
- Номер этажа и назначение помещений.
- Контактное лицо и телефон или email для уточнений.
Планировка и выходы
- Актуальная планировка с дверями, выходами, лестницами и лестничными клетками, балконами и лифтами, если они есть. Подойдут чертёж, схема БТИ с экспликацией, PDF, скан или читаемое фото.
- Расположение эвакуационных и аварийных выходов с понятными отметками на схеме.
Средства пожарной защиты
- Расположение огнетушителей.
- Расположение пожарных кранов и шкафов, если они есть.
- Расположение ручных извещателей и кнопок пожарной сигнализации, если они есть.
Связь, помощь и отключение электроэнергии
- Места отключения электроэнергии и электрощиты, которые нужно отразить на плане.
- Расположение средств связи и телефонов, аптечек, оборудования для инвалидов и специально защищённых лифтов — если они есть на объекте.
Точка размещения плана
- Место размещения конкретного экземпляра плана — для отметки «Вы находитесь здесь».
- Если экземпляров несколько, обозначьте место каждого на исходной схеме.
Изменения относительно старого плана
- При актуализации приложите старый план и отметьте изменения планировки, выходов и расположения оборудования.
- Подпишите, что перенесено, добавлено или убрано, чтобы отличить актуальные сведения от прежних.
Состав обозначений зависит от фактического оснащения объекта.
В письме укажите номер оплаченного заказа, чтобы мы могли связать материалы с выбранным вариантом плана.
В каком виде можно прислать данные
Подойдут PDF, JPG/PNG, скан, читаемое фото, чертёж, схема БТИ с экспликацией или существующий план с пометками. На изображениях должны быть различимы помещения, подписи и отметки.
После оплаты отправьте материалы на email, указав номер заказа. Если нужна помощь с подготовкой данных, свяжитесь по телефону.
Как проходит изготовление
-
Оплата заказа
Выберите товар в каталоге и оплатите заказ.
-
Получение исходных данных
После оплаты отправьте материалы на email и укажите номер заказа.
-
Подготовка макета
По полученным данным подготовим макет и уточним спорные моменты до изготовления.
-
Изготовление плана
Изготовим план выбранного формата на фотолюминесцентной плёнке на пластиковой подложке.
А2 или А3?
А3 300 × 400 мм — локальный план
- Для отдельного помещения площадью до 50 м² включительно.
- Типичные примеры — номер гостиницы, комната общежития, больничная палата.
- Показывает путь от конкретного помещения к эвакуационному выходу с этажа.
- Размещается непосредственно у выхода из помещения.
- В гостинице не заменяет этажный план.
А2 400 × 600 мм — этажный или секционный план
- Этажный план разрабатывают для этажа в целом.
- Секционный — для отдельной секции, сложной конфигурации этажа и других предусмотренных ГОСТ случаев.
- В гостиницах используется на этажах; в номерах дополнительно нужны локальные планы.
Для гостиницы обычно нужны оба типа: А2 — на этажах, А3 — в номерах до 50 м² включительно. Для нестандартных помещений и сложных объектов тип и количество планов уточняются по фактической планировке.
По п. 84 ППР РФ № 1479 планы размещают в номерах и на этажах гостиниц, мотелей, общежитий и других зданий временного пребывания людей. ГОСТ 34428-2018 (пп. 9.3.9.2, 9.3.9.3, 9.3.9.5) определяет назначение, размещение и минимальные размеры: 400 × 300 мм для локальных и 600 × 400 мм для этажных и секционных планов. А3 и А2 здесь — обозначения товаров нашего каталога с размерами 300 × 400 и 400 × 600 мм соответственно. При подготовке макета также проверяем читаемость и ориентацию относительно места размещения.
Если уже есть старый план
План читаемый и актуальный
Его можно использовать как основу. Передайте копию и подтвердите, что планировка, выходы и расположение оборудования соответствуют текущему состоянию объекта.
Планировка или оборудование изменились
Нужна актуализация плана эвакуации. Отметьте изменения перегородок, дверей и выходов, огнетушителей, шкафов, кнопок сигнализации, электрощитов и других элементов. Пришлите старый план с пометками или обновлённую схему.
Что вы получите
- Готовый фотолюминесцентный план эвакуации выбранного формата.
- Изображение на фотолюминесцентной плёнке на пластиковой подложке.
- План по макету, подготовленному на основе переданных вами данных.
- Уточнение исходных данных до изготовления, если в них обнаружатся неоднозначности.
Не знаете, какие данные нужны?
Пришлите то, что есть: старый план, схему, фото или экспликацию. Мы посмотрим материалы и подскажем, каких данных не хватает для подготовки макета. Если заказ уже оплачен, укажите его номер в письме.
Вопросы о заказе и исходных данных
Что нужно прислать после оплаты?
Пришлите название и адрес объекта, номер этажа, назначение помещений, актуальную планировку с выходами и расположением оборудования. Отметьте место каждого экземпляра плана и оставьте контакт для уточнений. При актуализации приложите старый план с изменениями. Отправьте материалы на email с номером заказа.
Можно ли сделать план по старому плану или схеме БТИ?
Да, их можно использовать как исходные материалы, если они читаемые и соответствуют текущей планировке. Приложите экспликацию, если она есть, и отметьте выходы и оборудование. Все отличия от фактического состояния объекта укажите отдельно.
Что выбрать: А2 или А3?
Выбирайте по назначению плана: наш А3 300 × 400 мм — локальный для отдельного помещения до 50 м² включительно; А2 400 × 600 мм — этажный для этажа в целом или секционный в предусмотренных ГОСТ случаях. Локальный план размещают непосредственно у выхода из помещения. В гостинице он не заменяет этажный.
Какие планы нужны для гостиницы?
По п. 84 ППР РФ № 1479 планы размещаются в номерах и на этажах гостиницы. Для номера до 50 м² включительно применяется локальный план не менее 400 × 300 мм — наш А3 300 × 400 мм. Для этажа нужен этажный план не менее 600 × 400 мм — наш А2 400 × 600 мм; при сложной конфигурации может понадобиться секционный план. Назначение и минимальные размеры определены ГОСТ 34428-2018, пп. 9.3.9.2 и 9.3.9.5.
Что делать, если планировка изменилась?
Пришлите актуальную схему или старый план с пометками. Укажите изменения перегородок, дверей, выходов и расположения огнетушителей, шкафов, кнопок сигнализации, электрощитов и других элементов. По этим данным подготовим актуальный макет.
В каком виде можно отправить исходные данные?
Подойдут PDF, JPG/PNG, скан, читаемое фото, чертёж, схема БТИ с экспликацией или существующий план с пометками. После оплаты отправьте материалы на pog-expert@mail.ru, указав номер заказа. Если есть вопросы по подготовке материалов, свяжитесь по телефону.
Что делать, если я не знаю, каких данных не хватает?
Пришлите то, что есть: старый план, схему, фото или экспликацию, и кратко опишите объект. Мы посмотрим материалы и подскажем, что нужно дополнить или уточнить для подготовки макета.
